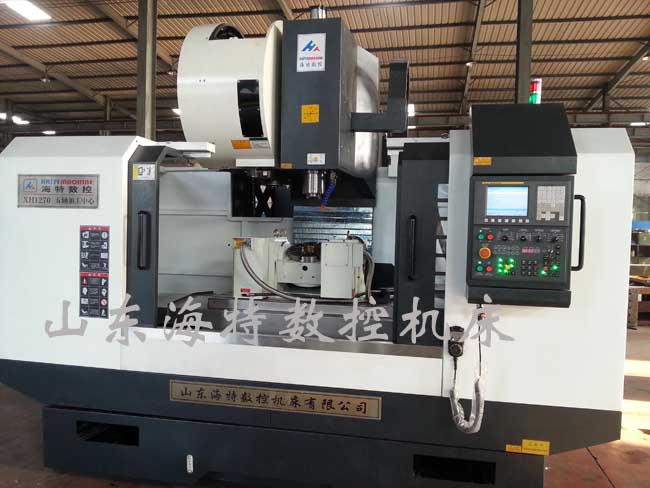

五軸加工中心視頻

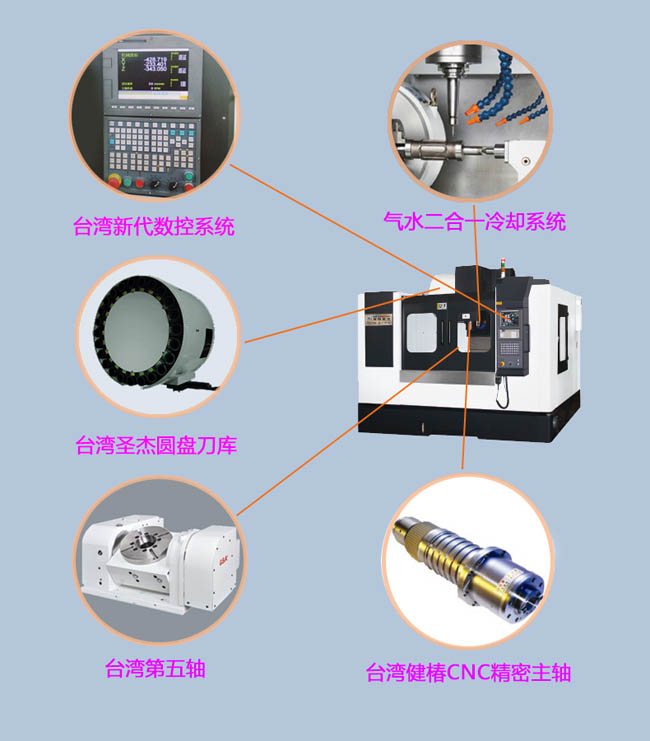

臺灣新代系統支持五軸五聯動，可選配發那科系統支持五軸四聯動
|
ITEM項目 |
單位 |
XH1270 |
|
X軸行程 |
mm |
1200 |
|
Y軸行程 |
mm |
700 |
|
Z軸行程 |
mm |
600 |
|
主軸鼻端至工作臺距離 |
mm |
120-720可定做加高 |
|
主軸中心至立柱導軌距離 |
mm |
675 |
|
快速移動（X/Y） |
mm/min |
12000/22000 |
|
快速移動（Z） |
mm/min |
10000/20000 |
|
三軸切削進給速度 |
mm/min |
1-4000/1-6000 |
|
工作臺尺寸 |
mm |
1300*700 |
|
工作臺*大承重 |
kg |
600/800 |
|
工作臺T型槽數/寬度/間距 |
5/18/90 |
|
|
主軸轉速范圍 |
r/min |
6000/8000 |
|
主軸伺服電機功率 |
kw |
11 |
|
主軸孔錐度 |
BT40/BT50 |
|
|
主軸直徑 |
mm |
150 |
|
定位精度 |
mm |
±0.005mm |
|
重復定位精度 |
mm |
±0.0075mm |
|
機床重量（約） |
kg |
10000 |
|
外形尺寸(長*寬*高） |
mm |
3450/2450/2700 |
|

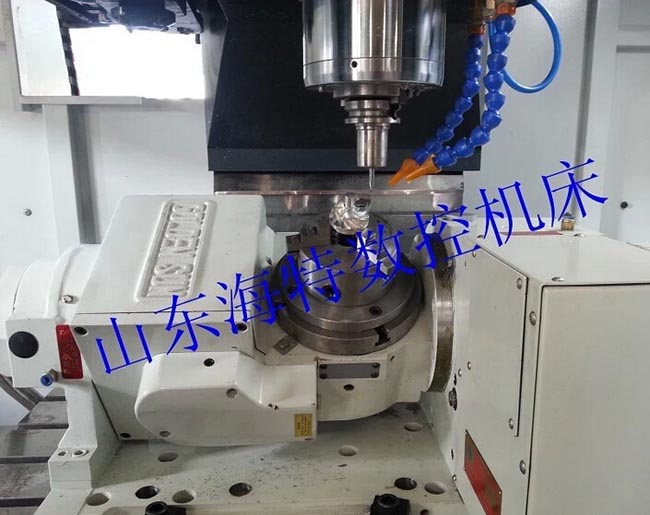

型號 |
CNCT-250 |
|
盤面直徑 （mm） |
250 |
|
垂直中心高 |
225 |
|
垂直全高 |
365 |
|
*小分割單位 |
0.001° |
|
標準可傾斜角度 |
-20°-- 110° |
|
旋轉軸分割精度 |
15″ |
|
旋轉軸重復精度 |
4″ |
|
傾斜軸分割精度 |
60″ |
|
每分鐘*大轉速 旋轉軸 rpm |
16.7 |
|
每分鐘*大轉速 旋轉軸 rpm |
8.3 |
|
重量 |
270 kg |
|
A軸電機功率 |
1.5KW |
|
C軸電機功率 |
1.5KW |
可根據客戶要求專業設計開發數控設備及加工中心
