為了確定數控加工中心的運動方向和移動距離，需要在機床上建立一個坐標系，這就是數控加工中心坐標系。

　　

　　數控加工中心坐標系是為了確定工件在機床上的位置、機床運動部件的特殊位置(如換刀點、參考點)以及運動范圍(如行程范圍、保護區)等而建立的幾何坐標系，是數控加工中心上固有的坐標系。

　　

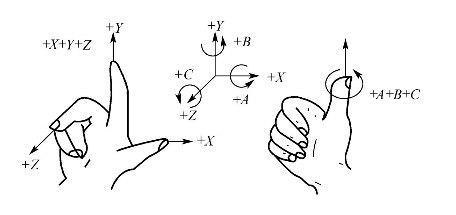

　　數控加工中心的標準坐標系：右手笛卡兒直角坐標系。

　　

　　直線坐標 X   Y   Z

        旋轉坐標 A    B   C

        附加坐標U   V   W


     數控加工中心相對運動的確定說明：

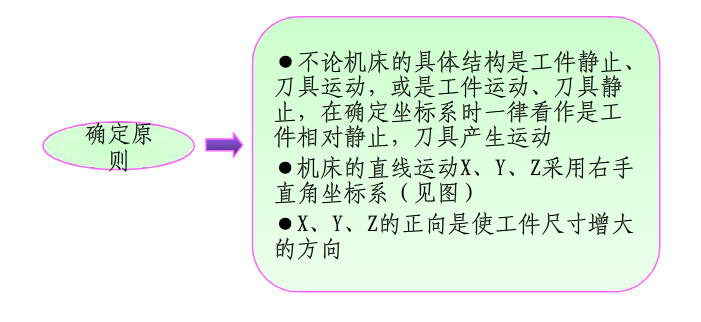

        加工過程中不論是刀具移動還是工件移動，一律假定工件靜止不動，而刀具在移動，并規定刀具遠離工件的運動方向為坐標軸的正方向。編程人員在不知道機床加工時是刀具移動還是工件移動的情況下，可以根據零件圖紙確定機床的加工工藝過程。

　　

　　如果把刀具看作靜止不動，工件移動，那么在坐標軸的字母上加“'”:加“'”字母表示的工件運動正方向與不加“'”，表示的刀具運動正方向相反+X=-X' +Y=-Y' +Z=-Z' +A=-A'  +B=-B' +C=-C'



      數控加工中心運動方向的規定：


    正方向的確定原則：刀具遠離工件的方向為各坐標軸的正方向，反之則為負方向。



一、坐標軸及其運動方向




　　

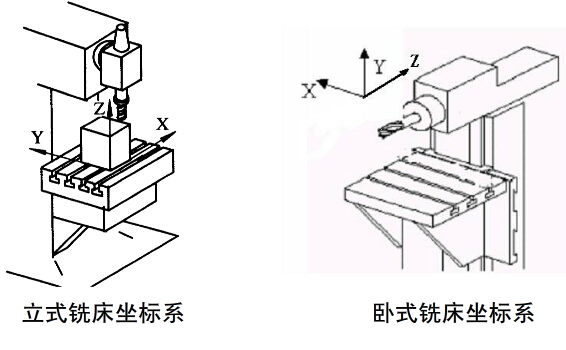

　　1) Z坐標：將平行于機床主軸的刀具運動坐標定義為z坐標。

　　

　　.所謂主軸是指產生切削動力的軸，例如銑床、鉆床、膛床上的刀具旋轉軸和車床上的工件旋轉軸。

　　

　　.當機床有幾個主軸時，選一個垂直工件裝卡面的主軸為z軸.當機床沒有主軸時，選與裝卡工件的工作臺面相垂直的直線為z軸.

　　

　　.正方向:取刀具遠離工件的方向為正方向如立式銑床，主軸箱的上、下或主軸本身的上、下即可定為z軸，且是向上為正;若主軸不能上下動作，則工作臺的上、下便為z軸，此時工作臺向下運動的方向定為正向。


        2)X軸：X軸為水平方向且垂直于Z軸并平行于工件裝面。


       ①工件旋轉運動的機床

      ②刀具旋轉運動的加工中心
